المنزل > المنتجات > لوحة محركات HDMI > لوحة تشغيل LCD عالمية HDMI 1024 * 600

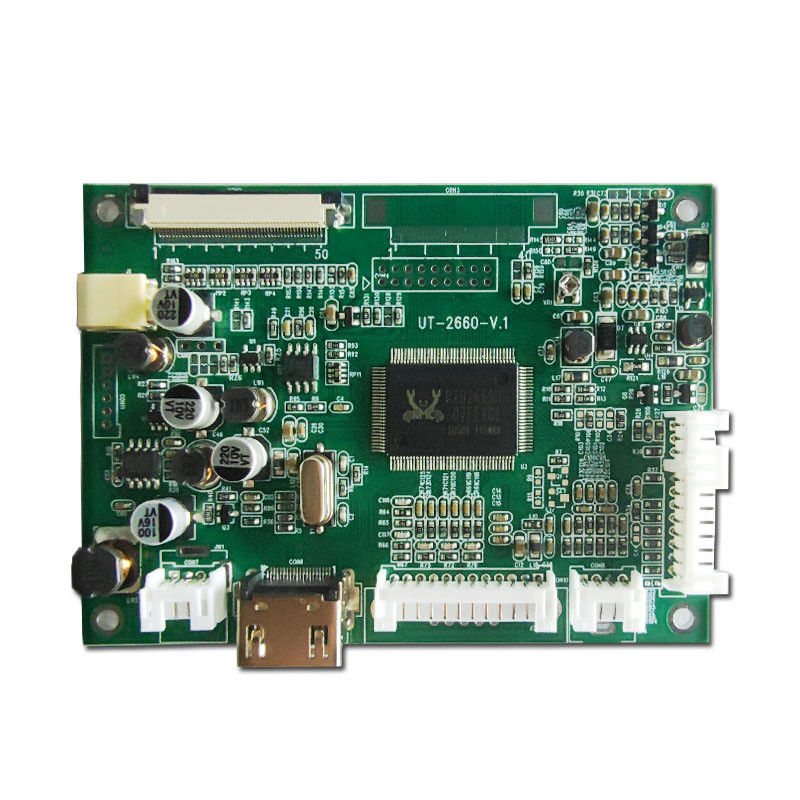

لوحة تشغيل LCD عالمية HDMI 1024 * 600

تفاصيل المنتج

مكان المنشأ: هانغتشو ، الصين

اسم العلامة التجارية: ZOYO

إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

رقم الموديل: 2660 50 ف 1024 600

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: $2~$500 per piece

تفاصيل التغليف: مخصصة

وقت التسليم: 3-5 أيام عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، باي بال

القدرة على العرض: 5k-20k قطعة يوميا

احصل على أفضل سعر
إبراز:

لوحة سائق LCD عالمية,لوحة محركات LCD HDMI,1024 * 600 لوحة سائق LCD

,

HDMI LCD Driver Board

,

1024*600 LCD Driver Board

الحد الأقصى لقرار الدعم:
1024 * 600
إدخال إشارة:
هدمي، فغا، كفبس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
الحد الأقصى لقرار الدعم:
1024 * 600
إدخال إشارة:
هدمي، فغا، كفبس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
لوحة تشغيل LCD عالمية HDMI 1024 * 600
  1. تطبيقات الإلكترونيات الاستهلاكية
    صورة ألتا اسم: لوحة تشغيل LCD عالمية مع HDMI ، لوحة تحكم TFT ، لوحة تحكم HDMI ، لوحة تشغيل LCD
    الكلمات الرئيسية: لوحة تحكم LCD عالمية مع HDMI, لوحة تحكم TFT, لوحة تحكم HDMI
    1. نطاق التطبيق
    • بالنسبة إلى TTL: EJ050NA - 01G ، AT070TN92 ، AT070TN94 ، AT080TN64 ، AT080TN52 ، EJ080NA - 05A ، EJ080NA - 05B ، TM080RDH01 ، AT090TN12.
    • بالنسبة لـ LVDS: EJ070NA - 01J ، N070LGE - L41 ، HJ070NA - 13A ، HJ070NA - 13B ، EJ070NA - 01F ، ZJ070NA - 01P ، NJ070NA - 23A ، P070BAG - CM1 ، TM070JDHG30. متصل بـ EJ080NA - 04C ، HE080IA - 01D ، HJ080NA - 04L,HJ080IA - 01F ، TM080TDH01 ، TM080TDHG01 للتفتيش على لوحات محركات وحدات العرض LCD عالية الوضوح 50 PIN.
    1. وصف وظيفة المنتج
    • لديها القدرة على استقبال مدخلات إشارات الفيديو مثل HDMI و VGA و CVBS.
    • مدخل الطاقة هو DC + 12V.
    • يحتوي على عملية OSD متعددة الوظائف.
    • هناك وظيفة التحكم عن بعد اختياري.
    • يمكنه الإغلاق تلقائياً في غياب إشارة
    1. معيار إدخال الإشارة
    • HDMI: (النسخة العامة 1.2)
    • VGA: 1024 * 600 (مع معدل تحديث يتراوح من 60 إلى 75)
    • CVBS: 1.0Vp - p75Ω
    1. بيئة العمل
    • درجة حرارة العمل: من - 10 درجة مئوية إلى + 60 درجة مئوية.
    • رطوبة العمل: 90%RH (بدون التكثيف).
    CON8 ((CVBS سيبال المدخلات)
      رقم العلامة تعريف الوصف
    1 CVBS2 إشارة إشارة V2
      2 الـ GND الأرض
      3 CVBS1 إشارة AV1
      4 الـ GND الأرض
    CON10 ((VGA في ب u t ) 12PIN/2.0
    رقم العلامة تعريف الوصف
    1 الـ GND -
    2 VS إشارة مزامنة الحقل
    3 HS إشارة مزامنة الخط
    4 الـ GND -
    5 R+ إشارة حمراء
    6 الـ GND الأرض
    7 غ + الإشارة الخضراء
    8 الـ GND + الأرض
    9 B+ الإشارة الزرقاء
    10 الـ GND الأرض
    11 الـ SDA قنوات I2C
    12 الـ SCL قنوات I2C



    CON6 ((HDMI في ب u t ) واجهة
    رقم العلامة تعريف الوصف
    1 بيانات TMDS 2+
    2 بيانات TMDS
    الدرع

    3 بيانات TMDS 2-
    4 بيانات TMDS 1+
    5 بيانات TMDS
    الدرع

    6 بيانات TMDS 1-
    7 بيانات TMDS 0+
    8 بيانات TMDS
    الدرع

    9 بيانات TMDS
    10 TMDS Clock+
    11 ساعة TMDS
    الدرع

    12 ساعة TMDS -
    13 المركز المركزي
    14 NC
    15 الـ SCL
    16 SDL
    17 DDC/CEC GND
    18 +5 فولت
    19 سدادة ساخنة
    إكتشاف
