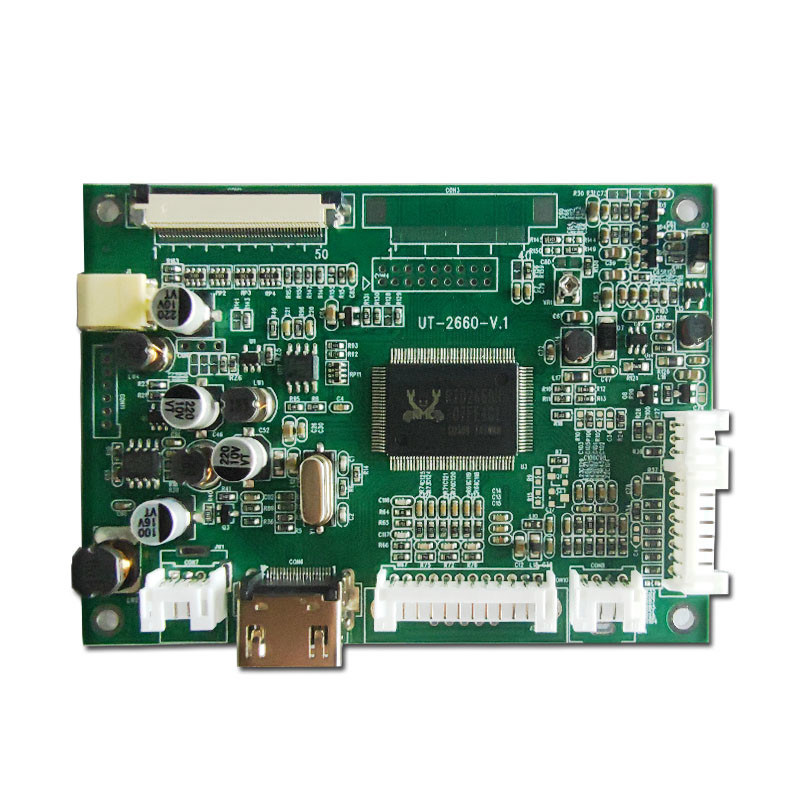

Name: لوحة تحكم TFT HDMI إلى محول LVDS
Brand: ZOYO
SKU: 2660 50 ف 800 480
Price: 2 USD
Availability: InStock
Rating: 4.6 (157 reviews)

لوحة تحكم TFT HDMI إلى محول LVDS

تفاصيل المنتج

مكان المنشأ: هانغتشو ، الصين

اسم العلامة التجارية: ZOYO

إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

رقم الموديل: 2660 50 ف 800 480

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: $2~$500 per piece

تفاصيل التغليف: مخصصة

وقت التسليم: 3-5 أيام عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، باي بال

القدرة على العرض: 5k-20k قطعة يوميا

احصل على أفضل سعر

تطبيقات الإلكترونيات الاستهلاكية

صورة ألتا اسم: لوحة تحكم TFT ، LVDS إلى HDMI ، موفر درايفر HDMI ، HDMI إلى محول LVDS

الكلمات الرئيسية: لوحة تحكم TFT، LVDS إلى HDMI، مزود درايفر HDMI، HDMI إلى محول LVDS

نطاق التطبيق
بالنسبة لـ TTL: EJ050NA - 01G ، AT070TN92 ، AT070TN94 ، AT080TN64 ، AT080TN52 ، EJ080NA - 05A ، EJ080NA - 05B ، TM080RDH01 ، AT090TN12 ، بالنسبة لـ LVDS: EJ070NA - 01J ، N070LGE - L41 ، HJ070NA - 13A ، HJ070NA - 13B ،EJ070NA - 01F، ZJ070NA - 01P ، NJ070NA - 23A ، P070BAG - CM1 ، TM070JDHG30 ، اتصل بـ EJ080NA - 04C ، HE080IA - 01D ، HJ080NA - 04L ، HJ080IA - 01F ، TM080TDH01 ،TM080TDHG01 للتفتيش على لوحات تحكم وحدات العرض LCD عالية الوضوح 50 PIN.
وصف وظيفة المنتج
يدعم إدخال إشارات الفيديو مثل HDMI و VGA و CVBS. مدخل الطاقة DC + 12V. لديه قدرة تشغيل OSD متعددة الوظائف. هناك وظيفة تحكم عن بعد اختيارية.يمكن أن تغلق تلقائيا في غياب إشارة.
معيار إدخال الإشارة
HDMI: (النسخة العامة 1.2) VGA: 800 * 480 (مع معدل تحديث يتراوح من 60 إلى 75) CVBS: 1.0Vp - p75Ω
بيئة العمل

درجة حرارة العمل: من - 10 درجة مئوية إلى + 60 درجة مئوية. رطوبة العمل: 90٪ RH (بدون تكثيف).

CON8 ((CVBS سيبال المدخلات)
	رقم العلامة	تعريف		الوصف
	1	CVBS2		إشارة إشارة V2
	2	الـ GND		الأرض
	3	CVBS1		إشارة AV1
	4	الـ GND		الأرض
CON10 ((VGA في ب u t ) 12PIN/2.0
رقم العلامة			تعريف		الوصف
1			الـ GND		-
2			VS		إشارة مزامنة الحقل
3			HS		إشارة مزامنة الخط
4			الـ GND		-
5			R+		إشارة حمراء
6			الـ GND		الأرض
7			غ +		الإشارة الخضراء
8			الـ GND		+ الأرض
9			B+		الإشارة الزرقاء
10			الـ GND		الأرض
11			الـ SDA		قنوات I2C
12			الـ SCL		قنوات I2C

CON6 ((HDMI في ب u t ) واجهة
رقم العلامة	تعريف	الوصف
1	بيانات TMDS 2+
2	بيانات TMDS الدرع
3	بيانات TMDS 2-
4	بيانات TMDS 1+

الحد الأقصى لقرار الدعم:	800 * 480	إدخال إشارة:	هدمي، فغا، كفبس
مدخلات الطاقة:	تيار مستمر + 12 فولت	درجة حرارة العمل:	-10 ℃ ~ + 60 ℃
رطوبة العمل:	90% رطوبة نسبية (بدون تكثيف)

الحد الأقصى لقرار الدعم:	800 * 480
إدخال إشارة:	هدمي، فغا، كفبس
مدخلات الطاقة:	تيار مستمر + 12 فولت
درجة حرارة العمل:	-10 ℃ ~ + 60 ℃
رطوبة العمل:	90% رطوبة نسبية (بدون تكثيف)
