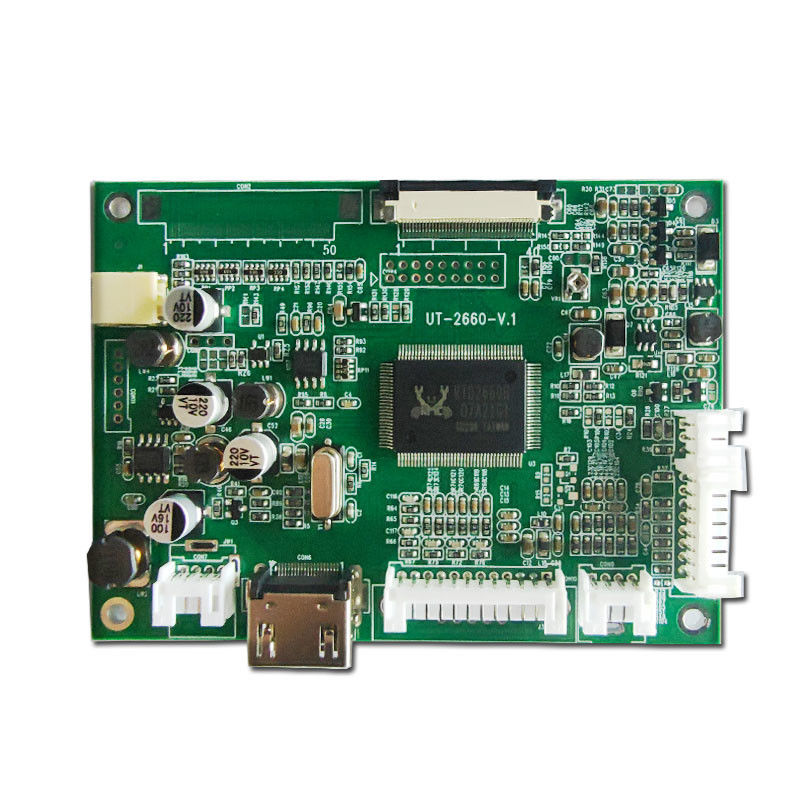

لوحة التشغيل TFT HDMI إلى LVDS TTL مع مدخل طاقة DC 12V

تفاصيل المنتج

مكان المنشأ: هانغتشو ، الصين

اسم العلامة التجارية: ZOYO

إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

رقم الموديل: 2660 40 ف 1024 768

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: $2~$500 per piece

تفاصيل التغليف: مخصصة

وقت التسليم: 3-5 أيام عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، باي بال

القدرة على العرض: 5k-20k قطعة يوميا

احصل على أفضل سعر
إبراز:

لوحة سائق LVDS TTL TFT,لوحة سائق TTL TFT,لوحة برامج التشغيل HDMI TFT

,

TTL TFT Driver Board

,

HDMI TFT Driver Board

الحد الأقصى لقرار الدعم:
1024 * 768
إدخال إشارة:
هدمي، فغا، كفبس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
الحد الأقصى لقرار الدعم:
1024 * 768
إدخال إشارة:
هدمي، فغا، كفبس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
لوحة التشغيل TFT HDMI إلى LVDS TTL مع مدخل طاقة DC 12V
  1. تطبيقات الإلكترونيات الاستهلاكية

    اسم المنتج في الصورة Alta: TFT Driver Board، HDMI Board، HDMI Driver، LCD Driver Board مع HDMI

    الكلمات الرئيسية: لوحة HDMI, محرك HDMI, لوحة محرك LCD مع HDMI
  2. نطاق التطبيق
  • درجة حرارة العمل: تتراوح من - 10 درجة مئوية إلى + 60 درجة مئوية
  • رطوبة العمل: 90%RH (بدون التكثيف).
  • بيئة العمل
  • HDMI: (عادة الإصدار 1.2)
  • VGA: 1024 * 768 (مع معدل تحديث يتراوح من 60 إلى 75)
  • CVBS: 1.0Vp - p75Ω
  • مواصفات مدخل الإشارة
  • يمكن أن تستقبل مدخلات إشارات الفيديو بما في ذلك HDMI و VGA و CVBS.
  • مدخل الطاقة هو DC + 12V.
  • لديها ميزة تشغيل OSD متعددة الوظائف.
  • هناك وظيفة التحكم عن بعد اختياري.
  • يمكن أن تغلق تلقائياً عندما لا تكون هناك إشارة
  • وصف وظائف المنتج
  • بالنسبة إلى TTL: EJ050NA - 01G ، AT070TN92 ، AT070TN94 ، AT080TN64 ، AT080TN52 ، EJ080NA - 05A ، EJ080NA - 05B ، TM080RDH01 ، AT090TN12.
  • بالنسبة لـ LVDS: EJ070NA - 01J ، N070LGE - L41 ، HJ070NA - 13A ، HJ070NA - 13B ، EJ070NA - 01F ، ZJ070NA - 01P ، NJ070NA - 23A ، P070BAG - CM1 ، TM070JDHG30. يمكن توصيله إلى EJ080NA - 04C ، HE080IA - 01D ،HJ080NA - 04L، HJ080IA - 01F ، TM080TDH01 ، TM080TDHG01 لمراجعة لوحات محركات وحدات العرض LCD عالية الوضوح 40 PIN.
CON8 ((CVBS سيبال المدخلات)
  رقم العلامة تعريف الوصف
1 CVBS2 إشارة إشارة V2
  2 الـ GND الأرض
  3 CVBS1 إشارة AV1
  4 الـ GND الأرض
CON10 ((VGA في ب u t ) 12PIN/2.0
رقم العلامة تعريف الوصف
1 الـ GND -
2 VS إشارة مزامنة الحقل
3 HS إشارة مزامنة الخط
4 الـ GND -
5 R+ إشارة حمراء
6 الـ GND الأرض
7 غ + الإشارة الخضراء
8 الـ GND + الأرض
9 B+ الإشارة الزرقاء
10 الـ GND الأرض
11 الـ SDA قنوات I2C
12 الـ SCL قنوات I2C
CON6 ((HDMI في ب u t ) واجهة
رقم العلامة تعريف الوصف
1 بيانات TMDS 2+
2 بيانات TMDS
الدرع

3 بيانات TMDS 2-
4 بيانات TMDS 1+
