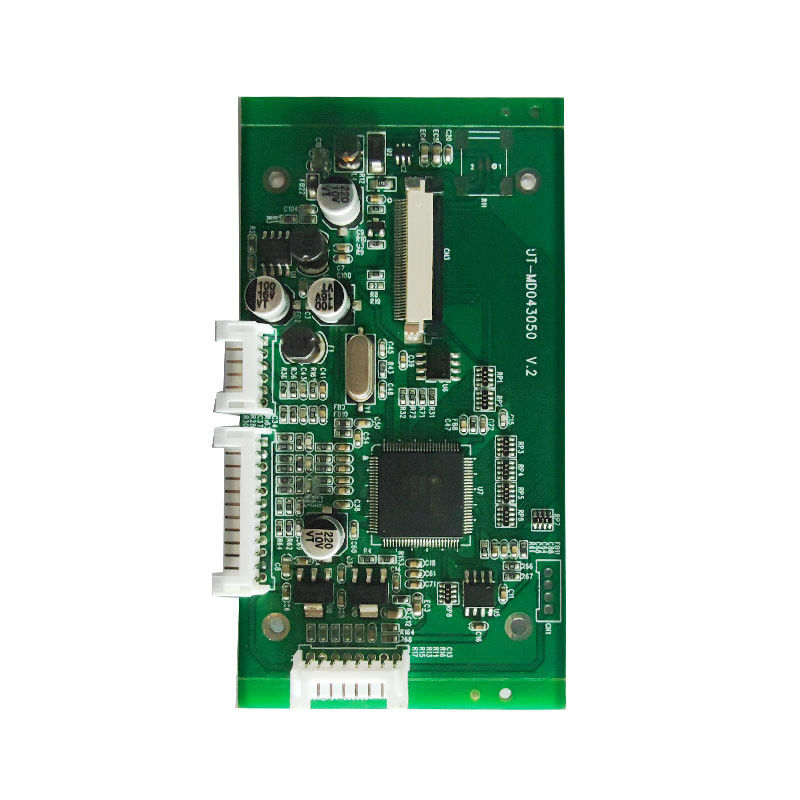

VGA لوحة العرض دعم 800 * 400 5 بوصة شاشة LCD

تفاصيل المنتج

مكان المنشأ: هانغتشو ، الصين

اسم العلامة التجارية: ZOYO

إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

رقم الموديل: 04305 40 ف 800 480

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: $2~$500 per piece

تفاصيل التغليف: مخصصة

وقت التسليم: 3-5 أيام عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، باي بال

القدرة على العرض: 5k-20k قطعة يوميا

احصل على أفضل سعر
إبراز:

5 بوصة لوحة شاشة LCD,لوحة العرض VGA,800*400 لوحة العرض

,

VGA Display Board

,

800*400 Display Board

الحد الأقصى لقرار الدعم:
800 * 480
إدخال إشارة:
فغا، كفبس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
الحد الأقصى لقرار الدعم:
800 * 480
إدخال إشارة:
فغا، كفبس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
VGA لوحة العرض دعم 800 * 400 5 بوصة شاشة LCD
وصف تعديلي: VGA Display Board - قادر على دعم أقصى دقة من 800 * 400. يعمل في نطاق درجة الحرارة من -10 ° C إلى +60 ° C. يسمح بإدخال إشارات الفيديو VGA و CVBS1 و CVBS2 (اختياري).قابلة للاستخدام في الأجهزة الإلكترونية الاستهلاكية.

اسم الصورة: لوحة العرض VGA، وحدة تحكم VGA، وحدة تحكم VGA LCD، وحدة تحكم LCD

الكلمات الرئيسية: لوحة عرض VGA، وحدة تحكم VGA، وحدة تحكم LCD

1نطاق التطبيق
ينطبق على نماذج مثل AT043TN24 V.1، AT043TN25 V.2، AT050TN43 V.1 لتجميع شاشات LCD 4.3 بوصة و 5 بوصة بدقة 480272 و 800480يستخدم لتشغيل هذه الشاشات

2وصف وظيفة المنتج

  • إدخال إشارة الفيديو: يدعم مدخلات إشارة الفيديو VGA و CVBS1 و CVBS2 (اختياري).
  • إدخال الطاقة: مدخل الطاقة هو DC + 12V.
  • تشغيل نظام تشغيل متعدد الوظائف: لديها ميزة تشغيل متعددة الوظائف على الشاشة (OSD).
  • وظيفة التحكم عن بعد بالأشعة تحت الحمراء (اختياري): يأتي مع وظيفة التحكم عن بعد بالأشعة تحت الحمراء التي هي اختياري.

3معايير إدخال الإشارة

  • CVBS: معيار الإشارة هو 1.0Vp-p مع عائق 75Ω.
  • VGA: يدعم قرارات 480272 و 800480 مع معدل تحديث يتراوح من 60 إلى 70 هرتز.

4بيئة العمل

  • درجة حرارة العمل: تتراوح من -10°C إلى +60°C.
  • رطوبة العمل: تصل إلى 90٪ RH (بدون تكثيف).

تفاصيل استهلاك الطاقة في لوحة السائق (AT043TN24 V.1) (Ta = 25°C)

المدخلات الجهد ((Vفي) تيار المدخل ((Iفي) ملاحظة
  دقيقة. -أجل. ماكس الوحدة
+12 فولت 70 100 130 mA



J11 (مدخل VGA) 12PIN/2.0mm

رقم العلامة تعريف الوصف
1 الـ GND -
2 VS إشارة مزامنة الحقل
3 HS إشارة مزامنة الخط
4 الـ GND -
5 R+ إشارة حمراء
6 الـ GND الأرض
7 غ + الإشارة الخضراء
8 الـ GND + الأرض
9 B+ الإشارة الزرقاء
10 الـ GND الأرض
11 NC
12 NC
