المنزل > المنتجات > لوحة محركات HDMI > شاشة LCD HDMI hdmi إلى لوحة تحويل LVDS

شاشة LCD HDMI hdmi إلى لوحة تحويل LVDS

تفاصيل المنتج

مكان المنشأ: هانغتشو ، الصين

اسم العلامة التجارية: ZOYO

إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

رقم الموديل: 2660 40 ف 1024 600

شروط الدفع والشحن

الحد الأدنى لكمية: 1

الأسعار: $2~$500 per piece

تفاصيل التغليف: مخصصة

وقت التسليم: 3-5 أيام عمل

شروط الدفع: L / C ، D / A ، D / P ، T / T ، باي بال

القدرة على العرض: 5k-20k قطعة يوميا

احصل على أفضل سعر
إبراز:

لوحة تحويل LVDS,لوحة تحويل HDMI LVDS,لوحة تحويل LCD Display LVDS

,

HDMI LVDS converter board

,

LCD Display LVDS converter board

الحد الأقصى لقرار الدعم:
800 * 480
إدخال إشارة:
اتش دي ام اي، في جي ايه، سي في بي اس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)
الحد الأقصى لقرار الدعم:
800 * 480
إدخال إشارة:
اتش دي ام اي، في جي ايه، سي في بي اس
مدخلات الطاقة:
تيار مستمر + 12 فولت
درجة حرارة العمل:
-10 ℃ ~ + 60 ℃
رطوبة العمل:
90% رطوبة نسبية (بدون تكثيف)

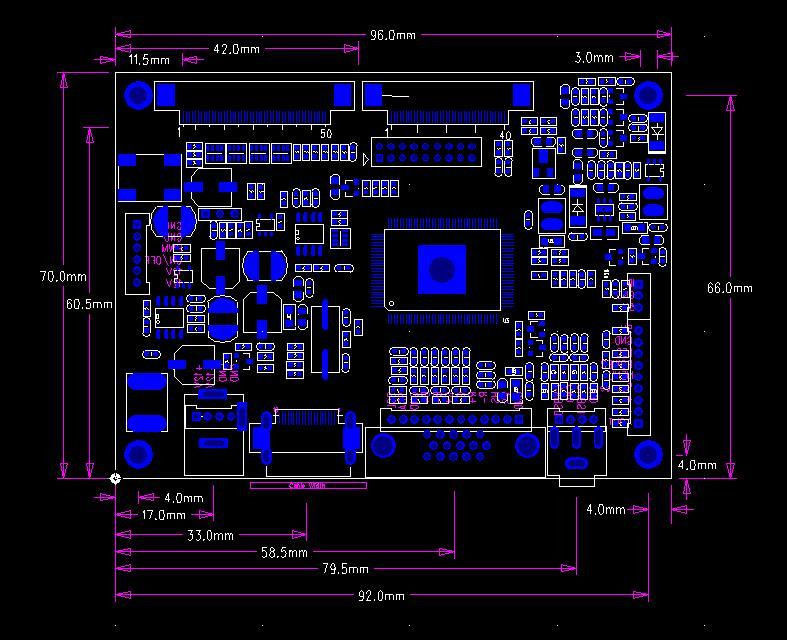

شاشة LCD HDMI hdmi إلى لوحة تحويل LVDS
1نطاق التطبيق



  • TTL: ينطبق على نماذج مثل EJ050NA-01G و AT070TN92 و AT070TN94 و AT080TN64 و AT080TN52 و EJ080NA-05A و EJ080NA-05B و TM080RDH01 و AT090TN12
  • أجهزة التشغيل القصوى: قابلة للتطبيق على نماذج بما في ذلك EJ070NA-01J ، N070LGE-L41 ، HJ070NA-13A ، HJ070NA-13B ، EJ070NA-01F ، ZJ070NA-01P ، NJ070NA-23A ، P070BAG-CM1 ، TM070JDHG30 ، ويمكن توصيلها أيضًا إلى EJ080NA-04C ،HE080IA-01D، HJ080NA-04L ، HJ080IA-01F ، TM080TDH01 ، و TM080TDHG01 لفحص لوحات محركات وحدات العرض LCD عالية الوضوح 40PIN.



2وصف وظيفة المنتج



  • إدخال إشارة الفيديو: يدعم مدخلات إشارة الفيديو HDMI و VGA و CVBS.
  • إدخال الطاقة: مدخل الطاقة هو DC + 12V.
  • تشغيل نظام تشغيل متعدد الوظائف: لديها ميزة تشغيل متعددة الوظائف على الشاشة (OSD).
  • وظيفة التحكم عن بعد (اختياري): وظيفة التحكم عن بعد متوفرة كخيار.
  • إيقاف تلقائي بدون إشارة: سيتم إيقاف تشغيل الجهاز تلقائيًا عندما لا يكون هناك إشارة دخول.



3معايير إدخال الإشارة



  • HDMI: (النسخة العامة 1.2)
  • VGA: يدعم دقة مثل 800 × 480، 800 × 600، 1024 × 600، 1024 × 768، و 1280 × 800 (مع معدل تحديث يتراوح من 60 إلى 75).
  • CVBS: 1.0Vp-p مع عائق 75Ω.



4بيئة العمل



  • درجة حرارة العمل: تتراوح من -10°C إلى +60°C.
  • رطوبة العمل: تصل إلى 90٪ RH (بدون تكثيف).



CON8 ((CVBS سيبال المدخلات)
  الدبوس NO تعريف الوصف
  1 CVBS2 إشارة إشارة V2
  2 الـ GND الأرض
  3 CVBS1 إشارة AV1
  4 الـ GND الأرض



CON10 (مدخل VGA ، 12PIN/2.0)



رقم العلامة تعريف الوصف
1 الـ GND -
2 VS إشارة مزامنة الحقل
3 HS إشارة مزامنة الخط
4 الـ GND -
5 R+ إشارة حمراء
6 الـ GND الأرض
7 غ + الإشارة الخضراء
8 الـ GND + الأرض
9 B+ الإشارة الزرقاء
10 الـ GND الأرض
11 الـ SDA قنوات I2C
12 الـ SCL قنوات I2C





واجهة CON6 (مدخل HDMI)



رقم العلامة تعريف الوصف
1 بيانات TMDS 2+
2 بيانات TMDS
الدرع

3 بيانات TMDS 2-
4 بيانات TMDS 1+
5 بيانات TMDS
الدرع

6 بيانات TMDS 1-
7 بيانات TMDS 0+
8 بيانات TMDS
الدرع

9 بيانات TMDS
10 TMDS Clock+
11 ساعة TMDS
الدرع

12 ساعة TMDS -
13 المركز المركزي
14 NC
15 الـ SCL
16 SDL
17 DDC/CEC GND
18 +5 فولت
19 سدادة ساخنة
إكتشاف
