تفاصيل المنتج
مكان المنشأ: هانغتشو ، الصين
اسم العلامة التجارية: ZOYO
إصدار الشهادات: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
رقم الموديل: 2513 أ
شروط الدفع والشحن
الحد الأدنى لكمية: 1
الأسعار: $2~$500 per piece
تفاصيل التغليف: مخصصة
وقت التسليم: 3-5 أيام عمل
شروط الدفع: L / C ، D / A ، D / P ، T / T ، باي بال
القدرة على العرض: 5k-20k قطعة يوميا
الحد الأقصى لقرار الدعم: |
1280 * 800 |
إدخال إشارة: |
HDMI ، VGA |
مدخلات الطاقة: |
تيار مستمر + 12 فولت |
درجة حرارة العمل: |
-10 ℃ ~ + 60 ℃ |
رطوبة العمل: |
90% رطوبة نسبية (بدون تكثيف) |
الحد الأقصى لقرار الدعم: |
1280 * 800 |
إدخال إشارة: |
HDMI ، VGA |
مدخلات الطاقة: |
تيار مستمر + 12 فولت |
درجة حرارة العمل: |
-10 ℃ ~ + 60 ℃ |
رطوبة العمل: |
90% رطوبة نسبية (بدون تكثيف) |
1- نطاق التطبيق

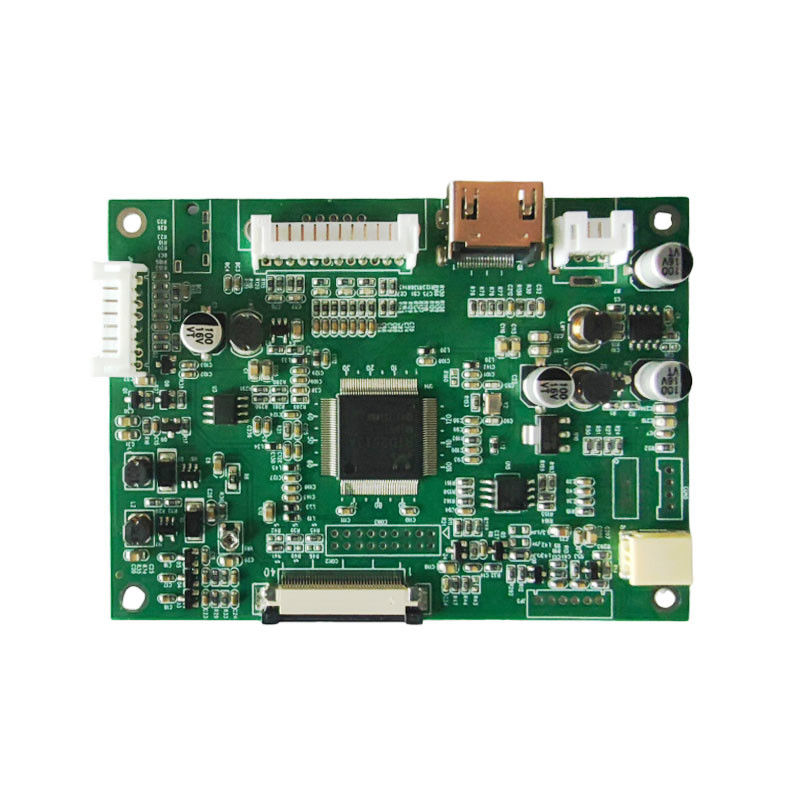

LVDS إلى HDMI ، الحد الأقصى للقرار المدعوم 1280 * 800 ؛ Innolux EJ101IA-01G EE101IA-01D فحص لوحة تحكم وحدة عرض LCD عالية الوضوح 40PIN
2-وصف وظيفة المنتج
3- معيار مدخل الإشارة
4-بيئة العمل
إدخال CON1 ((VGA) 12PIN/2.0
| رقم العلامة | تعريف | الوصف |
| 1 | الـ GND | - |
| 2 | VS | إشارة مزامنة الحقل |
| 3 | HS | إشارة مزامنة الخط |
| 4 | الـ GND | - |
| 5 | R+ | إشارة حمراء |
| 6 | الـ GND | الأرض |
| 7 | غ + | الإشارة الخضراء |
| 8 | الـ GND | الأرض |
| 9 | B+ | الإشارة الزرقاء |
| 10 | الـ GND | الأرض |
| 11 | الـ SDA | قنوات I2C |
| 12 | الـ SCL | قنوات I2C |
